Kraftwerk + Triebwerk Wasserburg

  • Inbetriebnahme: 1938
  • Leistung in Megawatt: 24,1
  • Erzeugung in Mio. kWh: 122,9

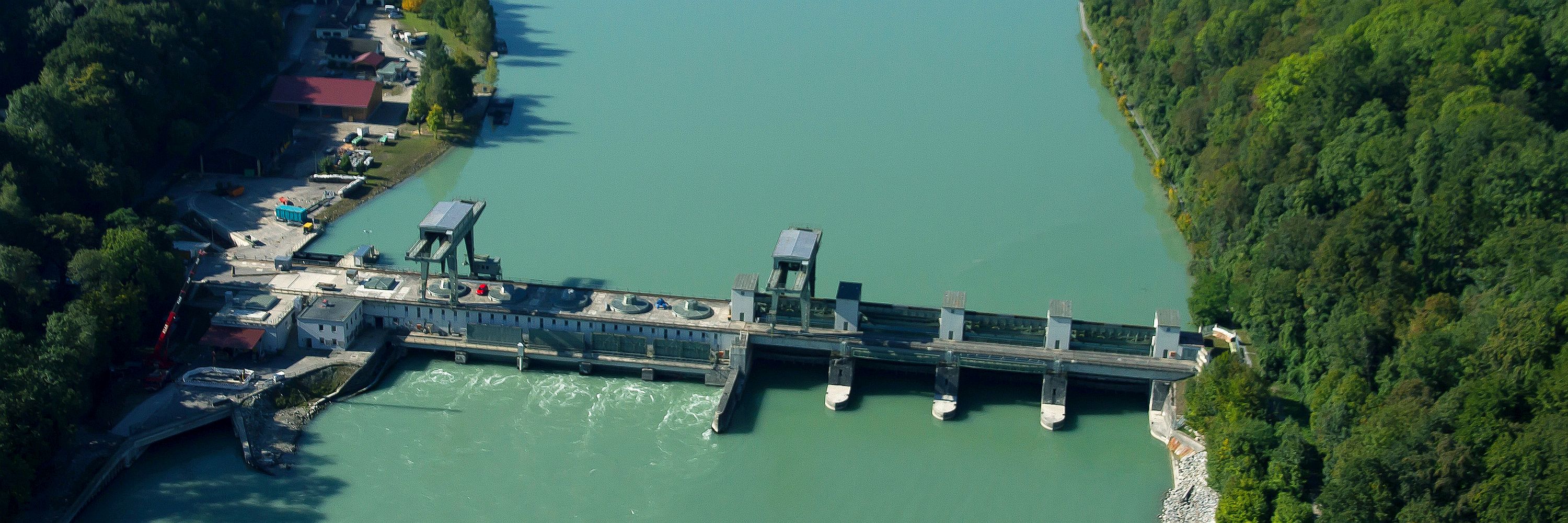

Die Kraftwerksanlage

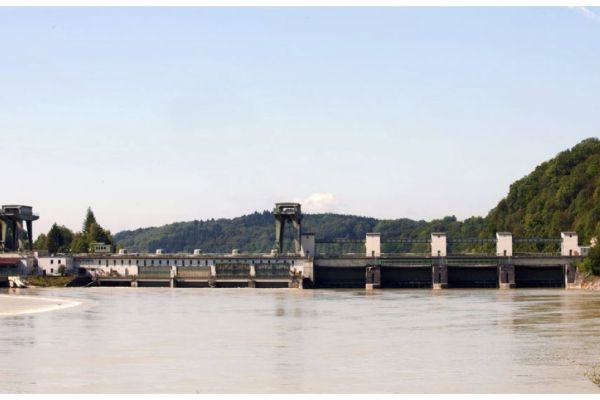

Das zwischen 1935 und 1938 von der Innwerk AG errichtete Kraftwerk Wasserburg besteht aus einem rechtsufrigen Krafthaus und einer linksufrigen Wehranlage. Die 5 Maschinensätze bestehen aus je 1 Kaplan-Turbine und je 1 Drehstromgenerator.

Im Inneren weist das Kraftwerk das typische Raumprogramm der maschinenhallenlosen Werke am Inn auf: Ein unterwasserseitiger Betriebsgang verbindet Betriebsgebäude und Wehranlage und erschließt gleichzeitig die 5 Maschinenräume mit den Turbinenreglern.

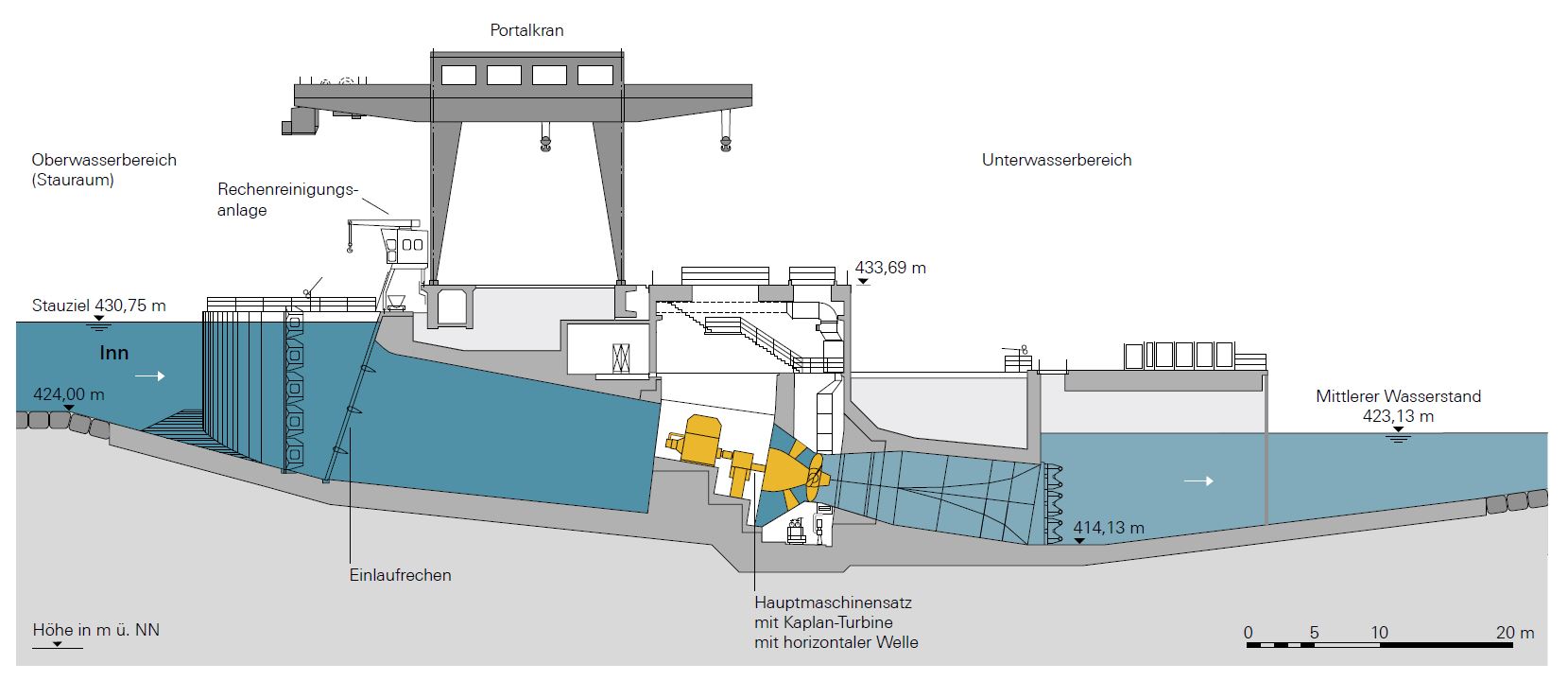

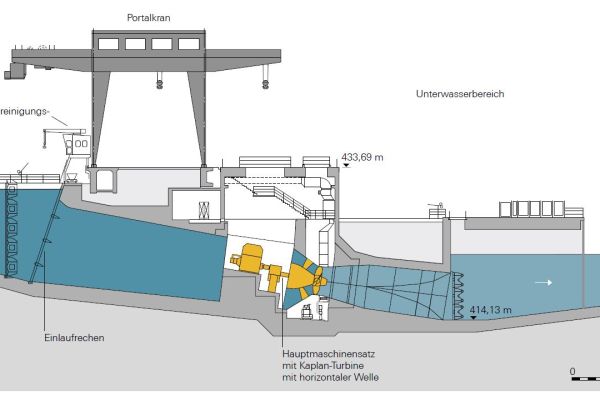

Das Triebwerk

  • Inbetriebnahme: 2009
  • Leistung in Megawatt: 5
  • Erzeugung in Mio. kWh: 42,9

Das Triebwerk wurde 2008 bis 2009 errichtet. Die Ausbauleistung beträgt 5 MW. Im Regeljahr können 42,9 GWh erzeugt werden. Das zusätzliche Triebwerk brachte nicht nur eine Effizienzsteigerung mit sich, sondern – im Zuge der Baumaßnahmen – auch eine umfassende Neugestaltung des Unterwassergerinnes.

Bei den ökologischen Maßnahmen wurde eng mit Umweltexperten zusammengearbeitet.



  • ALLGEMEINE DATEN:
    Kraftwerk Wasserburg
    Triebwerk
  • Kraftwerkstyp:
    Laufkraftwerk
    Laufkraftwerk
  • Flusskilometer:
    159,9
    159,9
  • Bauzeit:
    1935 - 1938
    2008 - 2009
  • Engpassleistung:
    24.100 kW
    5.000 kW
  • Erzeugung im Regeljahr:
    122,9 GWh
    42,9 GWh
  • Ausbaufallhöhe:
    7,15 m
    7,15 m
  • Ausbauwassermenge:
    465 m³/s
    100 m³/s
  • Fischwanderhilfe:
    ja
    ja

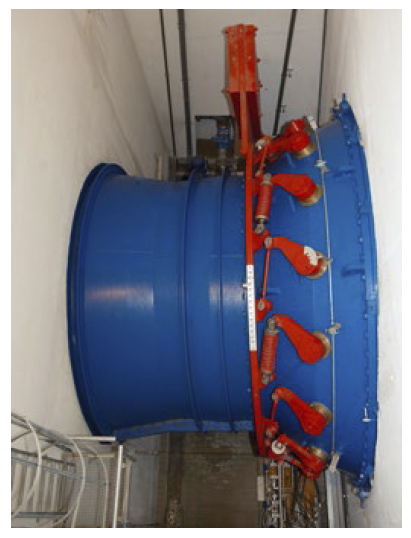

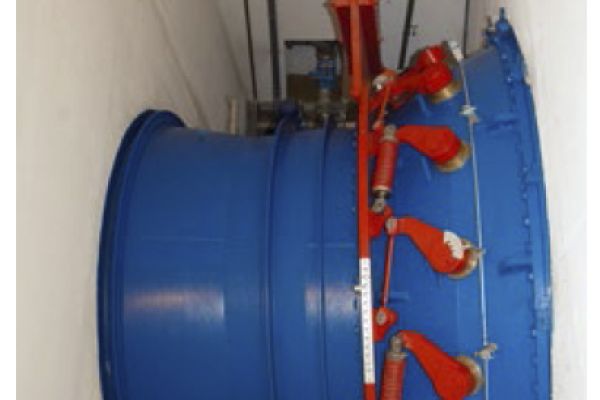

  • Turbinen:
    Kraftwerk Wasserburg
     Triebwerk
  • Anzahl:
    5
    1
  • Bauart:
    Kaplan-Turbinen
    Compact PIT-Turbine
  • Anordnung:
    vertikal
    horizontal
  • Nennleistung:
    je 4.800 kW
    4.950 kW
  • Nenndurchfluss:
    je 94 m³/s
    100 m³/s
  • Nenndrehzahl:
    115,0 U/min
    136,48 U/min
  • Laufrad-Ø:
    3,9 m
    3,65 m



  • Generatoren:
    Kraftwerk Wasserburg
     Triebwerk
  • Anzahl
    5
    1
  • Nennleistung:
    5.000 kVA
    5.550 kVA
  • Nennspannung:
    6,3 kV
    6,3 kV

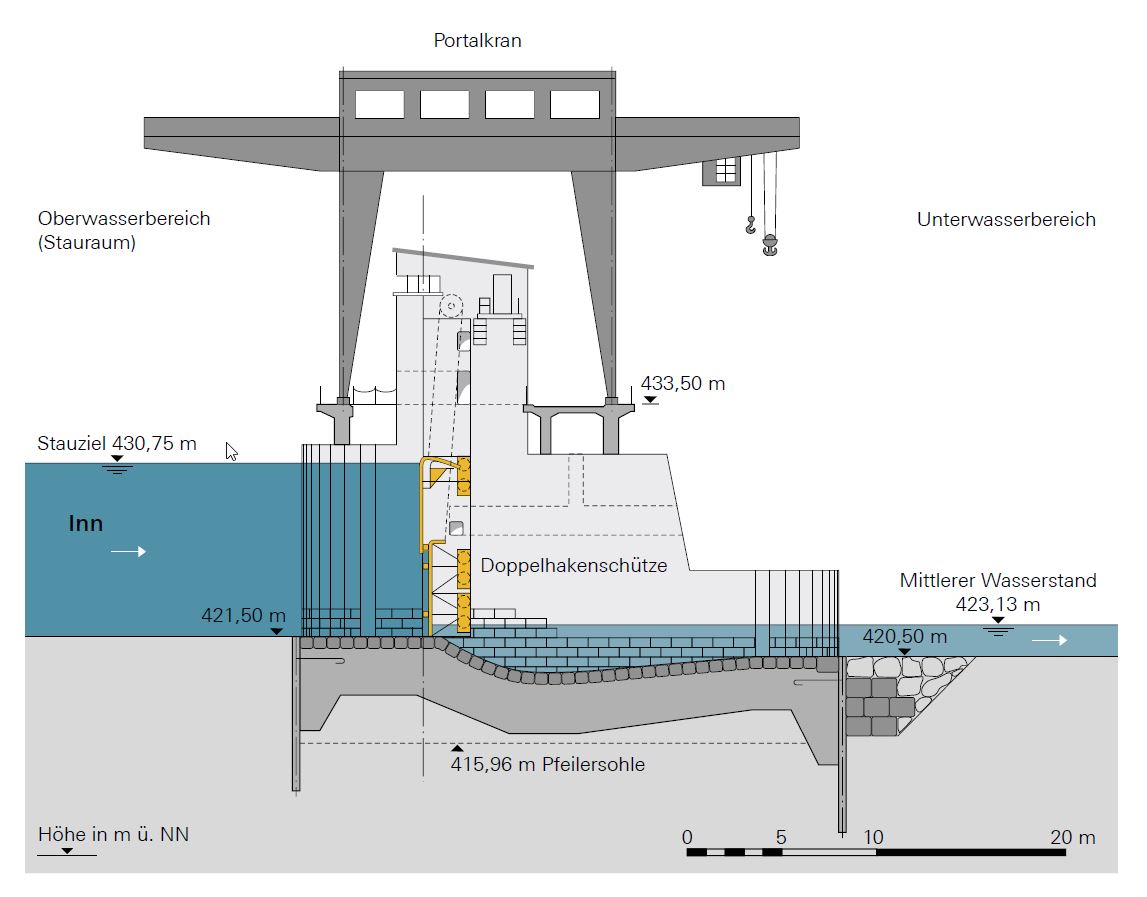

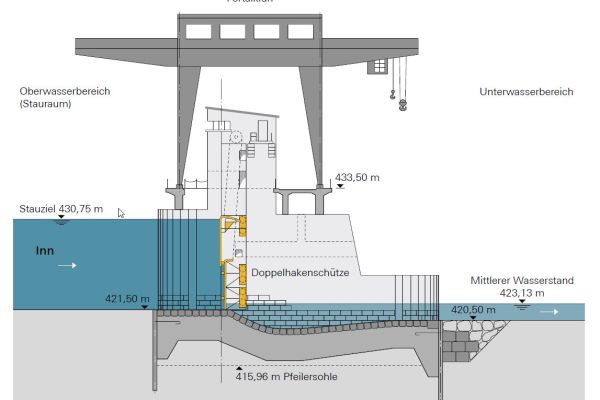

  • Wehranlage:
    Kraftwerk Wasserburg
     Triebwerk
  • 4 Wehrfelder:
    lichte Weite je 17 m

  • Doppelhakenschütze:
    Verschlusshöhe 9,0 m

  • Stauziel:
    430,75 m über NN
    430,75 m über NN
  • Stauraumlänge:
    13,2 km
    13,2 km
